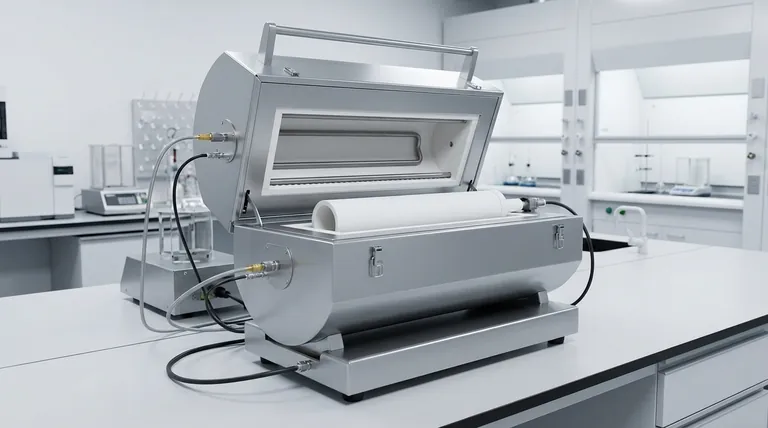

Em sua essência, um forno de tubo bipartido proporciona acesso à sua câmara interna por meio de um mecanismo de dobradiça simples, mas altamente eficaz. O corpo principal do forno é construído em duas metades separadas, permitindo que ele seja aberto e fechado como uma concha ao redor de um tubo de trabalho.
A vantagem crítica de um forno de tubo bipartido não é apenas o acesso à câmara — é a capacidade de colocar um aparelho de amostra totalmente montado, selado ou complexo diretamente na zona de aquecimento sem deslizá-lo por uma extremidade.
A Mecânica de um Design de Tubo Bipartido
O design de um forno de tubo bipartido é uma solução elegante para um problema comum de laboratório. Sua funcionalidade é baseada em alguns princípios fundamentais de engenharia.
O Sistema de Dobradiça
O forno é dividido longitudinalmente em duas metades semicilíndricas. Essas metades são conectadas em um dos lados por uma dobradiça robusta, permitindo que a metade superior gire para longe da inferior.
Este design permite que os operadores coloquem um tubo de processo diretamente na metade inferior e estacionária do forno.
Isolamento Bipartido e Elementos de Aquecimento
Para funcionar, tanto o isolamento quanto os elementos de aquecimento também são divididos entre as duas metades. Quando o forno é fechado, esses componentes se encontram para formar uma câmara de aquecimento cilíndrica completa que envolve o tubo de processo.
Fornos de alta qualidade são projetados de forma que a costura entre as metades tenha impacto mínimo na uniformidade térmica.
Fixação da Câmara
Depois que a metade superior é abaixada, o forno é vedado usando fechos, grampos ou tiras. Isso garante uma vedação firme, minimiza a perda de calor e mantém a integridade estrutural da câmara durante a operação em altas temperaturas.
A Vantagem Principal: Manuseio Simplificado de Amostras
O motivo para escolher um design de tubo bipartido quase sempre se resume à natureza da amostra e do tubo de processo utilizado. Ele oferece uma flexibilidade que um forno de tubo sólido não consegue igualar.
Acomodação de Aparelhos Complexos
O maior benefício é a capacidade de usar tubos de processo com flanges nas extremidades. Esses flanges são usados para criar vácuo ou controlar a atmosfera dentro do tubo e são mais largos que o próprio tubo, impossibilitando deslizá-los para dentro de um forno sólido.
Com um forno de tubo bipartido, todo o conjunto do tubo flangeado pode ser colocado no lugar antes de fechar o forno ao seu redor.
Protegendo Amostras Delicadas
Carregar um tubo de trabalho longo e frágil (frequentemente feito de quartzo) em um forno sólido pode ser difícil e arrisca quebrar. O movimento de deslizar também pode sacudir ou perturbar amostras delicadas já dentro do tubo.
Um forno de tubo bipartido elimina esse risco ao permitir um posicionamento suave e direto.
Ciclos de Resfriamento Mais Rápidos
Quando um processo é concluído, o forno pode ser aberto. Isso aumenta drasticamente a taxa de resfriamento da amostra e do tubo de trabalho, reduzindo significativamente o tempo entre execuções experimentais.
Entendendo as Compensações
Embora altamente vantajoso, o design de tubo bipartido não é isento de considerações. Entender essas compensações é fundamental para tomar uma decisão informada.
Potencial de Perda de Calor
A costura onde as duas metades se encontram é um ponto potencial de perda de calor e pode introduzir uma leve não uniformidade no perfil de temperatura em comparação com um forno de tubo sólido perfeitamente monolítico.
Os designs modernos minimizam esse efeito, mas ele permanece uma característica fundamental do design bipartido.
Complexidade Mecânica
Dobradiças e fechos são peças móveis. Com o tempo, eles podem estar sujeitos a desgaste ou desalinhamento, podendo exigir manutenção para garantir uma vedação adequada.
Custo e Configuração
O processo de fabricação de um forno de tubo bipartido é mais complexo, o que pode resultar em um custo inicial mais alto em comparação com um forno de tubo sólido com a mesma faixa de temperatura e dimensões da câmara.
Fazendo a Escolha Certa para Sua Aplicação
A seleção do tipo correto de forno depende inteiramente de seus requisitos específicos de experimento ou processo.
- Se seu foco principal é a máxima uniformidade térmica para um processo simples: Um forno de tubo sólido pode oferecer uma ligeira vantagem na consistência da temperatura e um custo inicial menor.
- Se seu foco principal é trabalhar com tubos de processo selados, sistemas de vácuo ou aparelhos flangeados: O design de tubo bipartido não é apenas uma conveniência; é uma necessidade.
- Se seu foco principal é alto rendimento e resfriamento rápido: A capacidade de abrir o forno para resfriar a amostra torna o tubo bipartido a escolha superior para tempos de ciclo rápidos.
Em última análise, o design com dobradiça transforma o forno de tubo de um simples dispositivo de aquecimento em uma plataforma versátil para processamento complexo de materiais.
Tabela Resumo:
| Característica | Descrição |
|---|---|
| Mecanismo de Dobradiça | Permite abertura tipo concha para fácil colocação da amostra |
| Design Bipartido | Permite o uso de tubos flangeados e aparelhos complexos |
| Manuseio de Amostras | Protege amostras delicadas e acelera o resfriamento |
| Uniformidade Térmica | Pequena compensação com potencial perda de calor nas costuras |
