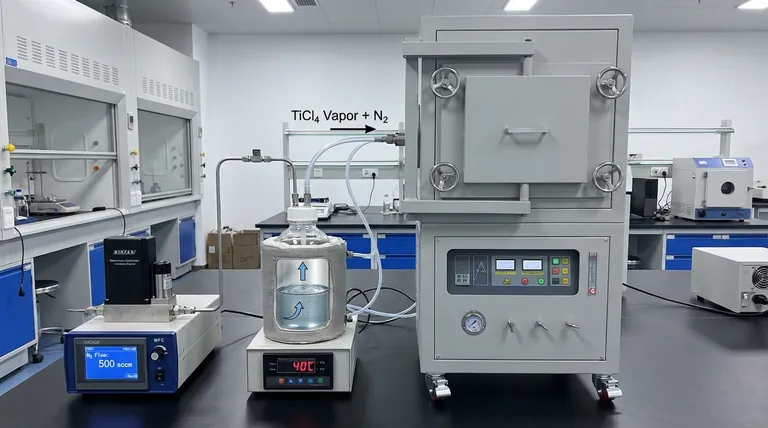

Em um sistema de Deposição Atômica em Pressão Atmosférica (AP-ALD), a cooperação entre o Controlador de Fluxo de Massa (MFC) e a garrafa de fonte de precursor é definida por uma técnica de precisão conhecida como "extração de vapor". O MFC regula estritamente o fluxo de nitrogênio de alta pureza, direcionando-o para passar sobre a superfície líquida de uma garrafa de precursor com controle de temperatura. Este método permite que o gás transportador capte dosagens específicas de vapor químico, como Tetracloreto de Titânio, e os transporte para a zona de reação sem borbulhar fisicamente o líquido.
A principal vantagem desta cooperação é a estabilidade proporcionada pelo método de entrega sem borbulhamento. Ao eliminar a turbulência do borbulhamento, o sistema garante um suprimento consistente de precursor, que é o pré-requisito absoluto para alcançar um crescimento de revestimento uniforme em nível atômico.
A Mecânica da Entrega de Precisão
O sistema AP-ALD depende de um delicado equilíbrio entre o fluxo de gás e a mecânica de evaporação. Esta seção detalha como os componentes de hardware interagem para manter esse equilíbrio.
Regulação Precisa do Gás Transportador
O processo começa com o Controlador de Fluxo de Massa (MFC). Seu papel principal é regular a taxa de fluxo de nitrogênio de alta pureza com extrema precisão.
Este nitrogênio serve como meio transportador. É o veículo que eventualmente transportará os produtos químicos reativos para a câmara de deposição.
A Técnica de Extração de Vapor
A interação entre o nitrogênio e a garrafa de precursor utiliza o modo de "extração de vapor".
Nesta configuração, o nitrogênio não passa através do líquido (borbulhamento). Em vez disso, ele flui estritamente sobre a superfície líquida do precursor.
À medida que o gás passa sobre a superfície, ele capta vapores do precursor através da mecânica de evaporação natural.
Controle de Temperatura e Dosagem
A própria garrafa de precursor não é um recipiente passivo; ela é ativamente controlada por temperatura.
Ao manter uma temperatura específica, o sistema garante que o precursor líquido mantenha uma pressão de vapor constante.
Esta estabilidade térmica, combinada com a regulação de fluxo do MFC, garante que a dosagem de precursor entregue à zona de reação seja constante e previsível.
Compreendendo as Compensações
Embora o método de extração de vapor descrito na referência seja superior em termos de estabilidade, ele apresenta requisitos operacionais específicos que devem ser gerenciados para evitar falhas.
Dependência da Estabilidade Térmica
A precisão do sistema depende inteiramente do controle de temperatura da garrafa fonte.
Se a temperatura da garrafa flutuar, a pressão de vapor do líquido muda.
Isso significa que, mesmo que o MFC mantenha um fluxo de nitrogênio perfeito, a quantidade de precursor captada variará, levando a uma espessura de revestimento inconsistente.
Saturação vs. Taxa de Fluxo
O método sem borbulhamento depende da interação superficial para saturar o gás transportador.
Isso cria uma dependência entre a área superficial do líquido e a velocidade do fluxo de gás.
Se o MFC impulsionar o nitrogênio muito rapidamente sobre a superfície, o gás pode não ter tempo suficiente para captar a dosagem necessária de vapor.
Fazendo a Escolha Certa para o Seu Objetivo
Para obter os melhores resultados com um sistema AP-ALD que utiliza esta configuração, você deve ver o MFC e a garrafa fonte como uma única variável acoplada.
- Se o seu foco principal é a Uniformidade do Revestimento: Certifique-se de que o controlador de temperatura da sua garrafa de precursor seja altamente sensível e calibrado, pois isso dita a consistência da concentração de vapor.
- Se o seu foco principal é a Estabilidade do Processo: Adira estritamente à configuração de "extração de vapor" (sem borbulhamento) para eliminar as instabilidades de fluxo e os picos de pressão frequentemente causados pelos métodos tradicionais de borbulhamento.
O sucesso em AP-ALD reside na sincronização do fluxo de gás estável com o gerenciamento térmico preciso da fonte de precursor.
Tabela Resumo:
| Componente | Papel no Sistema AP-ALD | Benefício Principal |
|---|---|---|
| Controlador de Fluxo de Massa (MFC) | Regulação precisa do gás transportador de nitrogênio de alta pureza. | Garante a entrega de gás estável e consistente para a zona de reação. |
| Garrafa de Fonte de Precursor | Armazenamento líquido ativamente controlado por temperatura. | Mantém pressão de vapor constante para dosagem química previsível. |
| Método de Extração de Vapor | Direciona o fluxo de gás sobre em vez de através do líquido. | Elimina a turbulência do borbulhamento para uma uniformidade de revestimento superior. |
| Gás Transportador de Nitrogênio | Meio de transporte para vapores químicos como TiCl4. | Entrega precursores reativos para a câmara sem contaminação. |
