Ao trabalhar com amostras de pequeno diâmetro, um forno elétrico horizontal é a escolha ideal devido às suas vantagens inerentes de projeto. Essa orientação oferece uniformidade térmica superior ao longo do comprimento da peça de trabalho, simplifica o carregamento e a observação de amostras delicadas e permite um projeto de sistema mais compacto e eficiente em uma bancada de laboratório padrão.
A decisão entre um forno horizontal e um vertical é fundamentalmente sobre adequar a física da transferência de calor à geometria da amostra. Para amostras longas e finas, um forno horizontal oferece a exposição térmica mais direta e uniforme, minimizando gradientes de temperatura que podem comprometer a integridade do processo.
A Física do Aquecimento Uniforme
Para entender por que os fornos horizontais se destacam, precisamos analisar como eles transferem calor. O objetivo de qualquer processo térmico avançado é criar um ambiente de temperatura previsível e altamente uniforme, conhecido como zona isotérmica.
Transferência Direta de Calor por Radiação
Em um forno tubular horizontal típico, os elementos de aquecimento envolvem o tubo de processo. Este arranjo fornece uma linha de visão direta para que a radiação térmica atinja a superfície da amostra uniformemente ao longo de todo o seu comprimento. Para uma amostra de pequeno diâmetro, essa radiação direta é excepcionalmente eficiente e consistente.
Minimizando a Interferência Convectiva
O calor também se move por convecção – a circulação de gás quente. Em um tubo horizontal estreito, a convecção natural é inerentemente limitada. Embora o gás quente suba, seu movimento é restrito pelo teto do tubo, resultando em um ambiente térmico mais estável e previsível. Isso contrasta com os fornos verticais, onde a convecção pode criar uma diferença de temperatura significativa entre a parte superior e inferior da câmara.
Criação de uma Zona Isotérmica Estável
A combinação de radiação direta e convecção mínima permite que os fornos horizontais estabeleçam zonas isotérmicas longas e estáveis. Isso é fundamental para aplicações como recozimento de fios, crescimento de cristais ou calibração de sensores, onde todo o comprimento da amostra deve experimentar exatamente a mesma temperatura para um resultado bem-sucedido.
Vantagens Práticas para Amostras Pequenas
Além da física térmica, os fornos horizontais oferecem benefícios operacionais significativos, especialmente em um ambiente de pesquisa ou produção em pequena escala.
Carregamento e Observação Simplificados
Deslizar uma pequena amostra, como uma haste fina, um substrato com filme, ou uma amostra mantida em um barco de quartzo, para dentro de um tubo horizontal é simples e seguro. Este projeto também facilita muito o monitoramento visual da amostra durante o processo, o que muitas vezes é impossível em um forno vertical de carregamento superior.
Pegada Compacta do Sistema
Os fornos horizontais são tipicamente projetados para serem colocados em uma bancada de trabalho, exigindo pouca folga vertical. Isso os torna excepcionalmente eficientes em termos de espaço para laboratórios lotados. Seu projeto se integra bem com sistemas de entrega de gás e vácuo, criando uma estação de processamento autônoma e acessível.
Controle Eficiente da Atmosfera
O controle do ambiente gasoso é frequentemente crucial. Um tubo horizontal oferece um caminho simples e linear para purgar o ar e introduzir gases de processo como nitrogênio ou argônio. Isso facilita a obtenção de um fluxo consistente e a manutenção de uma atmosfera de alta pureza em toda a amostra.
Entendendo as Compensações
Um forno horizontal não é uma solução universal. Reconhecer suas limitações é fundamental para tomar uma decisão informada. O principal inconveniente torna-se aparente quando a amostra não é um objeto sólido e autossustentável.
Manuseio de Pós e Fundidos
Para processar pós, materiais que derreterão ou qualquer substância que não possa manter sua própria forma, um forno vertical é superior. A gravidade mantém o material contido em um cadinho na parte inferior do forno, impedindo que ele derrame ou toque nas paredes do tubo, o que causaria danos e contaminação.
Processamento de Amostras Grandes ou Pesadas
Fornos verticais com elevadores de carregamento inferior são mais adequados para manusear amostras pesadas ou volumosas. Uma orientação horizontal exigiria estruturas de suporte complexas e muitas vezes impraticáveis para evitar o empenamento em altas temperaturas.
Quando a Convecção é Desejada
Em algumas aplicações específicas, a forte convecção natural dentro de um forno vertical pode ser aproveitada para promover a mistura de gases. No entanto, para a maioria dos trabalhos de alta precisão, esse efeito é uma fonte de não uniformidade que deve ser minimizada.
Fazendo a Escolha Certa para Sua Aplicação
Em última análise, a orientação do forno deve servir às necessidades do seu material e do seu processo.
- Se seu foco principal for o tratamento térmico de fios, hastes, filmes finos ou outras amostras sólidas e autossustentáveis: A uniformidade térmica axial superior e a facilidade de uso do forno horizontal são a escolha definitiva.
- Se seu foco principal for derreter, sinterizar pós ou conter líquidos em altas temperaturas: Um forno vertical é inegociável para gerenciar o material com segurança e eficácia usando a gravidade.
- Se seu foco principal for a eficiência do espaço do laboratório e a operação simples para amostras sólidas: O design compacto e de bancada e o carregamento direto de um forno horizontal são ideais.
Ao alinhar a orientação do forno com a geometria da sua amostra e os objetivos do processo, você garante a precisão e a confiabilidade do seu tratamento térmico.
Tabela de Resumo:
| Característica | Benefício para Amostras de Pequeno Diâmetro |
|---|---|
| Uniformidade Térmica Superior | Garante aquecimento uniforme ao longo do comprimento da amostra, reduzindo gradientes de temperatura |
| Carregamento Simplificado | Inserção e observação fáceis de amostras delicadas como fios e hastes |
| Design Compacto | Adapta-se eficientemente às bancadas de laboratório, economizando espaço |
| Controle Eficiente da Atmosfera | Mantém o fluxo de gás consistente para processos de alta pureza |
| Transferência Direta de Calor por Radiação | Fornece aquecimento consistente e eficiente para resultados uniformes |
Otimize seu processamento térmico com as soluções avançadas de fornos da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios fornos de alta temperatura como Fornos Mufla, Tubulares e Rotativos, adaptados às suas necessidades exclusivas. Se você está trabalhando com amostras de pequeno diâmetro ou precisa de personalização profunda, nossa experiência garante um desempenho preciso e confiável. Entre em contato conosco hoje para discutir como podemos aumentar a eficiência do seu laboratório e alcançar resultados superiores!

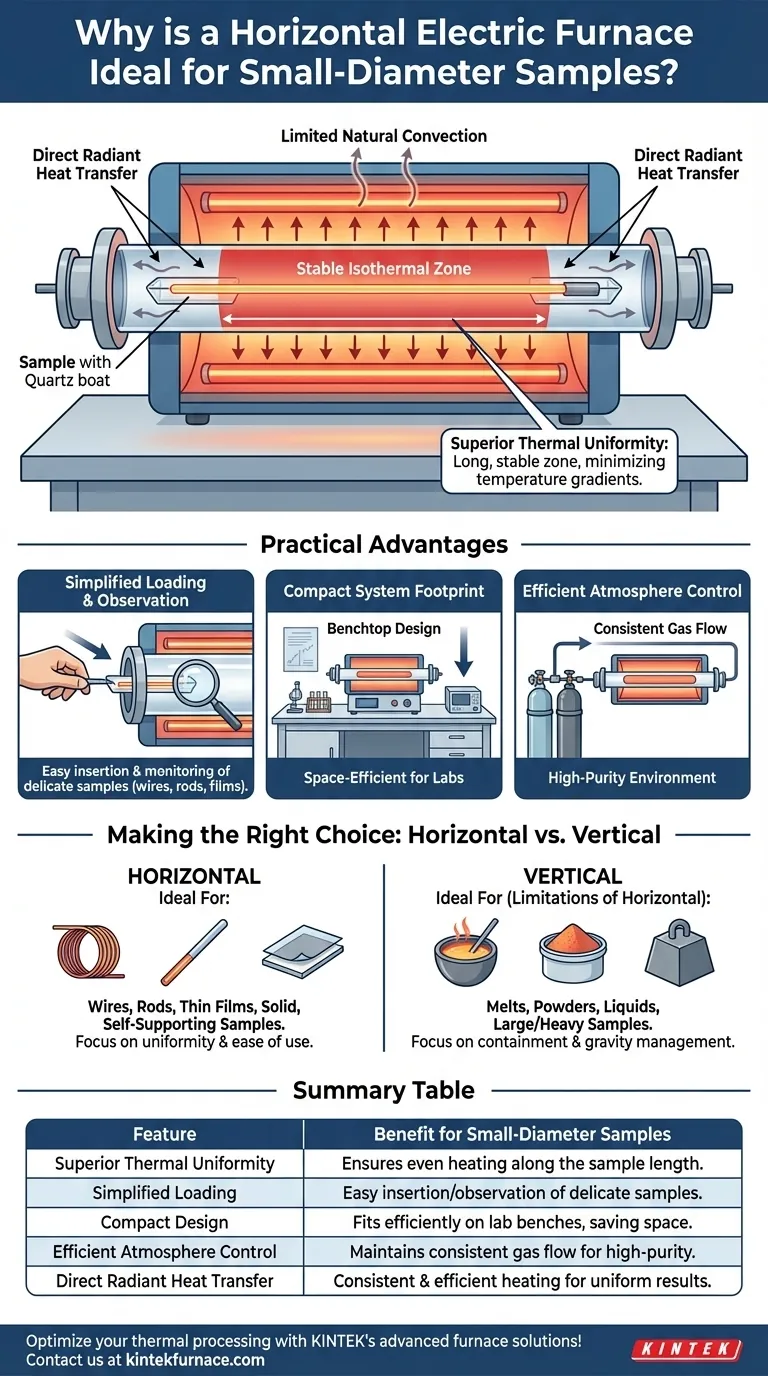

Guia Visual
