Para conectar resistores de Carboneto de Silício (SiC), o método esmagadoramente preferido é uma configuração de circuito paralelo. Este projeto aproveita as propriedades elétricas exclusivas do SiC para criar um sistema de autoequilíbrio que promove o aquecimento uniforme e maximiza a vida útil dos componentes. Embora as conexões em série sejam tecnicamente possíveis, elas introduzem riscos significativos que geralmente levam a falhas prematuras e catastróficas.
O desafio central com resistores de SiC é que sua resistência muda com a temperatura e com o envelhecimento. Um esquema de conexão em paralelo transforma esse desafio em uma vantagem, criando um circuito autorregulador, enquanto uma conexão em série amplifica essas diferenças de resistência, levando à fuga térmica.
O Princípio Central: Coeficiente de Temperatura Positivo do SiC
Para entender por que os métodos de conexão são tão críticos, você deve primeiro entender o comportamento fundamental do material.
O que é um Coeficiente de Temperatura Positivo (CTP)?
SiC é um material CTP. Isso significa simplesmente que, à medida que sua temperatura aumenta, sua resistência elétrica também aumenta.
Este comportamento é a principal razão para o efeito de autoequilíbrio observado em circuitos paralelos.
O Impacto Inevitável do Envelhecimento
Ao longo de sua vida útil, a resistência base de um resistor de SiC aumentará permanentemente. Isso significa que, mesmo que você comece com um conjunto perfeitamente correspondido de elementos novos, eles inevitavelmente se desviarão e desenvolverão valores de resistência diferentes com o tempo.
Por Que as Conexões em Paralelo São Superiores
Um projeto de circuito paralelo funciona com a natureza CTP e as características de envelhecimento do SiC, e não contra elas.
O Efeito de Autoequilíbrio
Imagine dois elementos de SiC em paralelo. Se um tiver resistência ligeiramente menor, ele inicialmente puxará mais corrente e ficará mais quente do que seu parceiro.
Devido às suas propriedades CTP, sua resistência aumentará. Esse aumento redireciona automaticamente a corrente para o elemento mais frio e de menor resistência até que ambos se estabilizem em uma temperatura e potência de saída semelhantes. Isso cria um sistema estável e autocorreção.
Substituição e Manutenção Simplificadas
Quando um elemento envelhecido em um circuito paralelo falha ou precisa ser substituído, você pode instalar um elemento novo e de menor resistência. O efeito de autoequilíbrio garantirá que o novo elemento se integre perfeitamente com os mais antigos sem criar um desequilíbrio crítico.
Entendendo as Compensações e Riscos
Embora o paralelo seja o padrão, entender o "porquê" envolve reconhecer os perigos de outros métodos e as restrições físicas do sistema.
O Perigo das Conexões em Série
Em um circuito em série, a corrente é a mesma através de todos os elementos. Se um elemento tiver maior resistência (devido ao envelhecimento ou tolerância de fabricação), ele dissipará mais energia (P = I²R) e ficará mais quente.
Esse aquecimento aumenta ainda mais sua resistência (devido ao CTP), fazendo com que fique ainda mais quente. Esse ciclo de feedback cria uma fuga térmica que destruirá rapidamente o elemento de maior resistência, quebrando todo o circuito.
A Importância da Montagem Física
A conexão elétrica correta é irrelevante se o elemento quebrar por estresse mecânico. Os elementos de SiC são frágeis e devem ser instalados corretamente.
Eles não devem ser colocados sob tensão. O sistema de montagem deve permitir que os elementos tenham liberdade para expandir e contrair à medida que aquecem e esfriam. A falha em considerar a expansão térmica é uma das principais causas de falha do elemento.
Considerações sobre a Fonte de Alimentação
Em um circuito paralelo, a resistência "fria" dos elementos é a mais baixa. Isso significa que o pico de corrente inicial quando o sistema é ligado pode ser muito alto. Sua fonte de alimentação deve ser robusta o suficiente para lidar com essa demanda de pico sem disparar.
Fazendo a Escolha Certa para Sua Aplicação
Sua estratégia de conexão deve ser guiada pelos princípios de confiabilidade e longevidade do sistema.
- Se seu foco principal for confiabilidade e longevidade: Use sempre conexões em paralelo. Este é o padrão da indústria para alavancar as propriedades de autorregulação do SiC e evitar falhas em cascata.
- Se você estiver substituindo um único elemento: Um circuito paralelo é altamente tolerante, permitindo que um novo elemento equilibre sua carga automaticamente com elementos mais antigos e de maior resistência.
- Se você estiver projetando um novo sistema de aquecimento: Especifique um circuito elétrico paralelo e garanta que o projeto mecânico permita a expansão térmica. Esses dois fatores são igualmente críticos para o sucesso.
Ao entender esses princípios, você pode projetar um sistema robusto e eficiente de alta temperatura construído para desempenho de longo prazo.
Tabela de Resumo:
| Método de Conexão | Principais Vantagens | Principais Riscos |
|---|---|---|
| Paralelo | Autoequilíbrio, aquecimento uniforme, fácil substituição, longa vida útil | Alto pico de corrente inicial requer fonte de alimentação robusta |
| Série | Tecnicamente possível | Fuga térmica, falha prematura, quebra catastrófica do circuito |
Precisa de soluções confiáveis de alta temperatura para seu laboratório? A KINTEK alavanca P&D excepcional e fabricação interna para fornecer fornos avançados como Muffle, Tubo, Rotativo, Vácuo e Atmosfera, e Sistemas CVD/PECVD. Com forte personalização profunda, atendemos precisamente às suas necessidades experimentais exclusivas. Contate-nos hoje para aumentar a eficiência e durabilidade do seu laboratório!

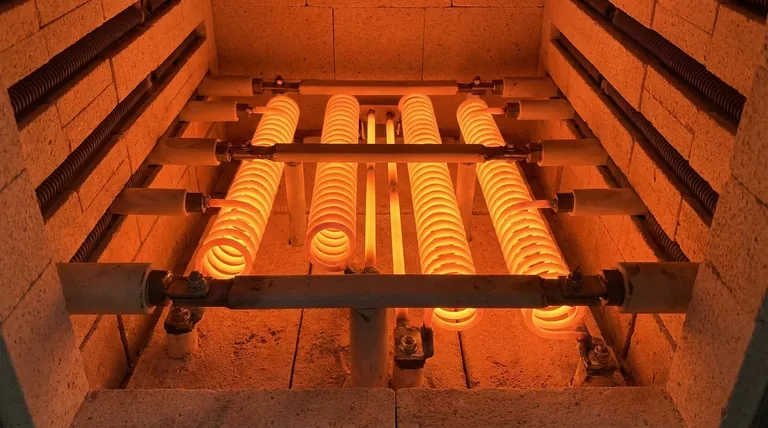

Guia Visual
