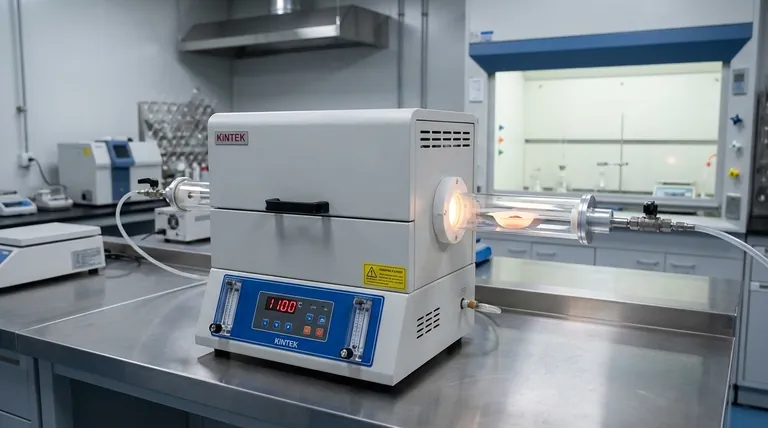

Em sua essência, um forno tubular de quartzo é um equipamento de laboratório especializado, definido por sua capacidade de fornecer calor extremamente alto e uniforme em um ambiente quimicamente não reativo e transparente. Suas principais características são sua capacidade de alta temperatura (frequentemente excedendo 1000°C), a inércia química do tubo de quartzo, a capacidade de monitorar visualmente os processos em tempo real e sua capacidade de controle atmosférico e térmico preciso.
Um forno tubular não é apenas um forno de alta temperatura; é um sistema completo projetado para criar um microambiente perfeitamente controlado e isolado. Compreender suas características é entender como manipular a temperatura, atmosfera e pureza para processar materiais sensíveis.
As Principais Capacidades de um Forno Tubular de Quartzo
O valor primário de um forno tubular de quartzo provém de uma combinação única de desempenho térmico e propriedades do material. Essas características trabalham juntas para permitir processos que são impossíveis em fornos padrão ou outros equipamentos de aquecimento.
Estabilidade e Uniformidade em Alta Temperatura
O forno é projetado para atingir e manter temperaturas muito altas, frequentemente até 1200°C. Criticamente, os elementos de aquecimento são dispostos para garantir uniformidade térmica ao longo do comprimento da zona de processamento dentro do tubo.
Essa uniformidade é essencial para obter resultados consistentes e reproduzíveis, seja você recozendo uma bolacha, cultivando um cristal ou realizando uma síntese química.
A Inércia Química do Quartzo
O uso de um tubo de quartzo de alta pureza é uma característica definidora. O quartzo (sílica fundida) é altamente resistente ao choque térmico e é quimicamente inerte, o que significa que não reagirá com a grande maioria dos materiais sendo processados.
Isso garante que a pureza da amostra seja mantida, o que é crítico em pesquisa de semicondutores, desenvolvimento de catalisadores e outros campos onde a contaminação pode comprometer os resultados.
Observação Visual em Tempo Real
Ao contrário de fornos de cerâmica opaca ou metal, a transparência do tubo de quartzo permite a observação direta e em tempo real da amostra durante o processo de aquecimento.
Esse feedback visual é inestimável para o desenvolvimento de processos, solução de problemas e propósitos educacionais. Pesquisadores podem observar mudanças de cor, fusão, sinterização ou outras transformações físicas à medida que ocorrem.
Um Sistema para Controle Ambiental Preciso
Um forno tubular moderno é mais do que sua câmara de aquecimento e tubo. É um sistema integrado onde cada componente contribui para a criação de um ambiente de processamento rigorosamente controlado.
Sistemas de Controle de Temperatura
O aquecimento preciso é gerenciado por um controlador PID (Proporcional-Integral-Derivativo) digital. Esta unidade recebe feedback de um termopar colocado perto da amostra e ajusta a potência dos elementos de aquecimento para seguir um perfil de temperatura programado com alta precisão.
Isso permite rampas de aquecimento controladas, manutenções prolongadas a uma temperatura específica e ciclos de resfriamento controlados.
Gerenciamento da Atmosfera
A maioria das aplicações requer controle sobre o ambiente gasoso dentro do tubo. Isso é alcançado usando um sistema de flanges, vedações, válvulas e controladores de fluxo de gás.
Esses componentes permitem que você faça fluir gases inertes como argônio ou nitrogênio para prevenir a oxidação, introduza gases reativos para deposição química de vapor (CVD) ou crie vácuo usando uma bomba. O sistema pode ser configurado para gerenciar precisamente a composição do gás, pressão e taxa de fluxo.
Manuseio e Rendimento de Amostras
Os designs modernos enfatizam a conveniência do usuário. Recursos como portas de conexão de junta esmerilhada e flanges de vedação bem projetadas permitem o carregamento e descarregamento rápido e fácil de amostras.
Este design não só melhora a eficiência, mas também minimiza o tempo em que o ambiente interno é exposto ao ar ambiente, preservando a integridade do processo.
Compreendendo as Trocas e Considerações
Embora poderoso, um forno tubular de quartzo não é a ferramenta certa para todas as aplicações. Fazer uma escolha informada requer a compreensão de suas limitações e alternativas.
Quartzo vs. Alumina: Escolhendo Seu Tubo
A limitação primária de um tubo de quartzo é sua temperatura máxima de serviço, tipicamente em torno de 1200°C. Para processos que exigem temperaturas ainda mais altas (até 1700-1800°C), um tubo de alumina é a alternativa necessária.
A desvantagem é a visibilidade. A alumina é opaca, então você perde a capacidade de monitorar visualmente o processo. A alumina também pode ser mais reativa com certos materiais do que o quartzo.
Vedação e Integridade do Sistema
Alcançar um vácuo perfeito ou um ambiente de gás completamente puro depende inteiramente da qualidade das vedações e flanges. Anéis O-ring de silicone podem degradar em altas temperaturas, razão pela qual alguns sistemas incluem um resfriador de água recirculante para resfriar a área do flange.
Manter a integridade dessas vedações é um aspecto crítico da operação, especialmente para processos altamente sensíveis.
Protocolos de Segurança em Altas Temperaturas
Operar em temperaturas acima de 1000°C introduz riscos significativos de segurança. As características essenciais de segurança incluem proteção contra superaquecimento para desligar o forno em caso de falha do controlador.
Treinamento adequado do usuário, equipamento de proteção individual (EPI) e ventilação adequada são inegociáveis para uma operação segura.
Fazendo a Escolha Certa para Sua Aplicação
Sua escolha da configuração do forno deve ser impulsionada diretamente pelas demandas de seus objetivos experimentais ou de produção.
- Se seu foco principal é a visualização do processo e a pureza do material abaixo de 1200°C: Um forno tubular de quartzo é a escolha ideal devido à sua transparência e inércia.
- Se seu foco principal é atingir as temperaturas mais altas possíveis (acima de 1200°C): Você deve optar por um sistema de forno equipado com um tubo de alumina, sacrificando a observação visual pela capacidade térmica.
- Se seu foco principal é trabalhar com gases reativos ou alto vácuo: Priorize a qualidade dos flanges de vedação, controladores de fluxo de massa e sistema de vácuo para garantir controle ambiental preciso.
Ao compreender essas características e trocas principais, você pode selecionar e configurar um sistema de forno tubular que fornece o ambiente exato que seu trabalho exige.
Tabela Resumo:
| Característica | Descrição |
|---|---|
| Capacidade de Alta Temperatura | Atinge até 1200°C com aquecimento uniforme para resultados consistentes |
| Inércia Química | O tubo de quartzo resiste a reações, mantendo a pureza da amostra |
| Observação Visual em Tempo Real | O tubo transparente permite o monitoramento de processos durante o aquecimento |
| Controle Preciso de Temperatura | Controladores PID permitem rampas de aquecimento e manutenções precisas |
| Gerenciamento da Atmosfera | Sistemas de fluxo de gás e vácuo para ambientes controlados |
| Manuseio da Amostra | Fácil carregamento/descarregamento com portas de junta esmerilhada para eficiência |
Desbloqueie precisão e confiabilidade em seu laboratório com as soluções avançadas de fornos de alta temperatura da KINTEK. Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios fornos tubulares de quartzo, fornos mufla, fornos tubulares, fornos rotativos, fornos a vácuo e atmosfera, e sistemas CVD/PECVD adaptados. Nossa forte capacidade de personalização profunda garante que atendemos às suas necessidades experimentais exclusivas para controle térmico e atmosférico superior. Entre em contato hoje para discutir como podemos aprimorar seus processos de pesquisa e produção!
