Os fornos de vácuo utilizam vários elementos de aquecimento, cada um com capacidades de temperatura e vantagens operacionais distintas.Os tipos mais comuns incluem fio de resistência (750-1200°C), varetas de carbono silício (1400-1600°C), fio/varetas de molibdénio (1600-1800°C), varetas de molibdénio silício (1700-1800°C), grafite (até 3000°C) e bobinas de indução (varia consoante o projeto).Estes elementos são selecionados com base em factores como os requisitos de temperatura máxima, a estabilidade térmica e as condições ambientais.Técnicas avançadas de montagem utilizando isoladores cerâmicos e colocação estratégica garantem a uniformidade da temperatura, enquanto sistemas de controlo sofisticados (PID, PLC) mantêm a precisão.A grafite destaca-se nas aplicações a temperaturas extremas devido à sua excecional resistência ao choque térmico e à sua inércia química no vácuo ou em atmosferas inertes.
Pontos-chave explicados:
-

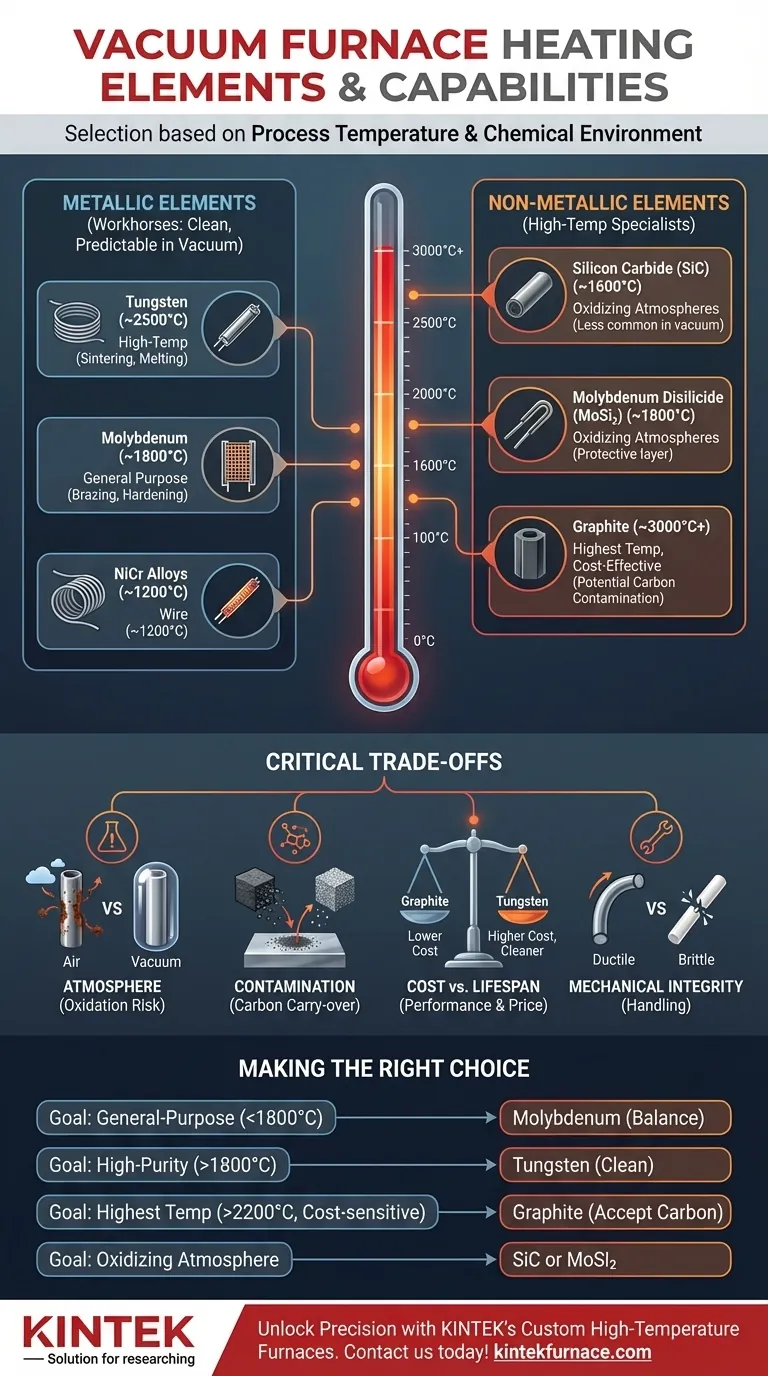

Tipos de elementos de aquecimento primários e suas faixas de temperatura
- Fio de resistência :Ligas de níquel-crómio ou ferro-crómio (750-1200°C), adequadas para processos a baixas temperaturas
- Varetas de carbono silício :Frágil mas eficaz (1400-1600°C), ideal para atmosferas oxidantes
- Fios/Rodas de Molibdénio :Ponto de fusão elevado (1600-1800°C), requer proteção contra hidrogénio/nitrogénio acima de 1200°C
- Barras de silício-molibdénio :Camada de óxido protetora auto-formadora (1700-1800°C)
- Grafite :Excecional para temperaturas ultra-altas (3000°C máx.), com resistência superior ao choque térmico e baixa expansão
- Bobinas de indução :Aquecimento eletromagnético, a gama varia consoante a conceção
-
Vantagens específicas do material
-
A grafite domina as aplicações de temperaturas extremas devido a:
- Inércia química no vácuo
- Baixa pressão de vapor a altas temperaturas
- Capacidade de maquinação em formas complexas
- Resistividade estável em todas as gamas de temperatura
-
A grafite domina as aplicações de temperaturas extremas devido a:
-
Considerações sobre a montagem e a conceção do sistema
- Os isoladores (cerâmica/quartzo) evitam curtos-circuitos eléctricos provocados por poeiras condutoras
- A colocação de elementos radiais ou de parede traseira melhora a distribuição do calor
- Os modelos de parede fria (arrefecidos a água) permitem ciclos mais rápidos do que os fornos de parede quente
-
Tecnologias de controlo da temperatura
- Sistemas programáveis multi-estágio (PID, PLC)
- Gestão integrada do fluxo de vácuo/gás para controlo da atmosfera
- Interfaces de ecrã tátil para precisão operacional
-
Critérios de seleção com base na aplicação
- Gama inferior (≤1200°C):Fios de resistência para eficiência de custos
- Gama média (1200-1800°C):Carboneto de molibdénio/silício para um desempenho equilibrado
- Gama extrema (1800-3000°C):Grafite para estabilidade e longevidade
Estes componentes alimentam as indústrias, desde o endurecimento de componentes aeroespaciais ao processamento de semicondutores, onde perfis térmicos precisos determinam a qualidade do produto.A escolha entre elementos acaba por equilibrar as necessidades de temperatura, o tempo de vida operacional e os requisitos de manutenção em ambientes de vácuo.
Tabela de resumo:
| Elemento de aquecimento | Gama de temperaturas | Principais vantagens |
|---|---|---|
| Fio de resistência | 750-1200°C | Económica, adequada para processos a baixas temperaturas |
| Varetas de carbono silício | 1400-1600°C | Eficiente em atmosferas oxidantes |
| Fios/Rodas de Molibdénio | 1600-1800°C | Ponto de fusão elevado, requer atmosfera protetora acima de 1200°C |
| Barras de molibdénio silício | 1700-1800°C | Camada de óxido protetora auto-formadora |
| Grafite | Até 3000°C | Resistência excecional ao choque térmico, inércia química, maquinabilidade |
| Bobinas de indução | Varia consoante a conceção | Aquecimento eletromagnético, adaptável a aplicações específicas |
